第1章：導入 — 大学時代の原体験と「SPARKLE」の音響構造へのアプローチ
大学時代、アルバム『FOR YOU』のA面1曲目に収録された「SPARKLE」を初めて聴いた際、冒頭のカッティングギターから展開する密度の高いアンサンブルと過渡アタックの鮮烈さに強い衝撃を受けました。当時からオーディオ機器や音響に関心を抱いていましたが、あの特異な清涼感と力強さを併せ持つサウンドが、どのような物理的振幅構造および信号処理によって形成されているのかは長年の疑問でした。
本稿では、主観的な印象論を排し、デジタル信号処理および計測工学の観点から、1982年リリースのオリジナル・アナログLP（RAL-8801）および歴代のCDフォーマット（1986年盤、2002年リマスター盤、2012年ベスト盤）の192kHz/24bitデジタルキャプチャ・解析データに基づき、カッティングレベル、ダイナミックレンジ、およびリサンプリング時における信号処理上の特性を客観的に比較・検証します。
第2章：キャプチャ・計測シグナルチェーンおよび測定前提条件
アナログ盤の物理音溝信号のデジタルアーカイブ化およびCD音源の周波数軸解析において、伝達系の位相歪みおよび振幅偏差を最小化するため、以下のシグナルチェーンおよび前処理条件を設定しました。
2.1 アナログ再生・キャプチャ環境（RAL-8801）
- ターンテーブル: YAMAHA GT-2000
- 高慣性質量（重量級アルミ削り出しターンテーブル）とダイレクトドライブ機構により、ワウ・フラッターおよび回転ムラを抑制。
- フォノカートリッジ: Victor MC-L1000
- コイル枠に磁性体コアを持たない微細空芯エレクトロダイナミック構造を採用。磁気ヒステリシス損および渦電流損を排除し、極めて低い振動系等価質量を実現することで、高域共振周波数を可聴帯域外（50kHz超）へシフトさせた広帯域・超低位相歪みトランスデューサー。
- 昇圧トランス: Phasemation T-300
- 高純度パーマロイコアによるパッシブ電磁誘導を用い、能動増幅回路に起因するアクティブ歪みを加えることなく、微小信号を広帯域かつ低ノイズに電圧昇圧。
- A/Dコンバーター & デジタルRIAAイコライゼーション: RME ADI-2/4 Pro SE
- フォノイコライザー回路のアナログCR/NF素子による素子公差や群遅延歪みをバイパスし、昇圧トランスからの出力を計装アンプで直接受けて増幅。
- 内蔵DSP演算による高精度デジタルRIAA補正（FIR/IIRフィルタ）を適用し、192kHz/24bit ダイレクトPCMとしてキャプチャ。
- 解析ツール:
- 時間軸波形解析: Audacity（過渡振幅、実効値、クリッピングの有無の直接観測）
- 周波数軸スペクトル解析: 自作ASIO対応多段IIR型RTAソフト（対数周波数軸・Constant-Q特性によるエネルギー分布観測）
本記事の解析に使用した計測システムの詳細や、binaural.jpがMusic RTAを行う目的については、こちらの[カテゴリー説明ページ：Music RTAの背景]をご覧ください。
2.2 カッティングレベルに対するゲイン設定の検証（RIAA 26dB vs 20dB）

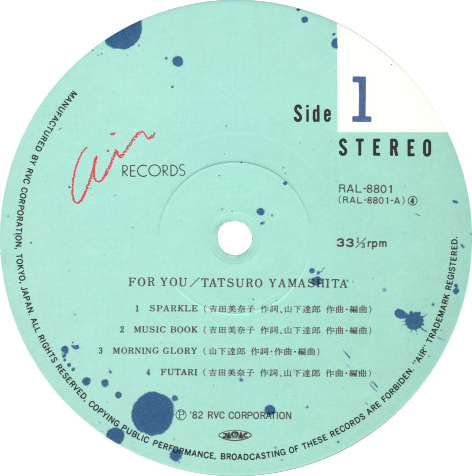

オリジナルLP（RAL-8801）は、アナログ盤として極めて高いカッティングレベル（振幅）で盤面に記録されています。RME ADI-2/4 Pro SEの標準的なRIAAモード設定である「26dBゲイン」でキャプチャを行った場合、A/Dコンバーターの入力フルスケール（0dBFS）に対してクリップ直前のピークレベルに達することが観測されました。そのため、後段のデジタル処理およびリサンプリング時における十分なデジタルヘッドルームを確保した比較対象として、「20dBゲイン」設定によるキャプチャデータも並行して取得・検証しました。
2.3 CD世代間データの処理条件およびアッテネート適用
比較対象としたCDフォーマットは以下の通りです。
- 1986年初期CD: RACD-4（44.1kHz/16bit、Accurateリッピングデータ）
- 2002年リマスターCD: BVCR-17018（44.1kHz/16bit）
- 2012年ベストアルバム『OPUS』CD: WPCL-11201/4（44.1kHz/16bit）
自作ASIO対応多段IIR型RTAソフトを用いた周波数軸解析にあたっては、すべてのCD音源を192kHzへアップサンプリング処理して解析を行いました。この際、2002年盤（BVCR-17018）および2012年盤（WPCL-11201/4）は収録平均レベルが高く設定されているため、192kHzへの補間演算時にインターサンプル・ピーク（ISP）に起因する22.05kHz以上の高調波歪みが発生します。この演算破綻を排除するため、両盤のデータには事前処理として -0.5dBのアッテネート（ゲイン減衰）処理 を施した上でリサンプリングを実施しました。
第3章：アナログLP（RAL-8801）の物理振幅特性とRIAAゲイン設定の比較
1982年リリースのアナログLP盤（RAL-8801）における時間軸波形およびRTA解析結果の検証を行います。

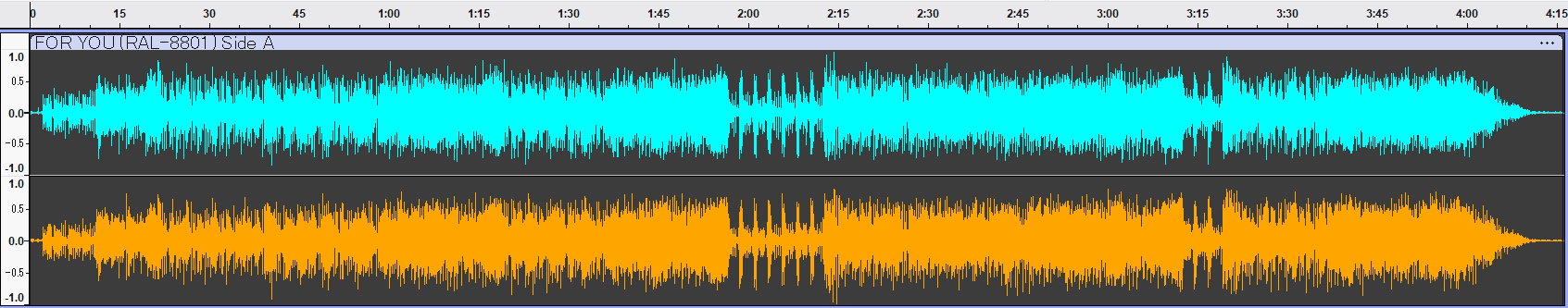

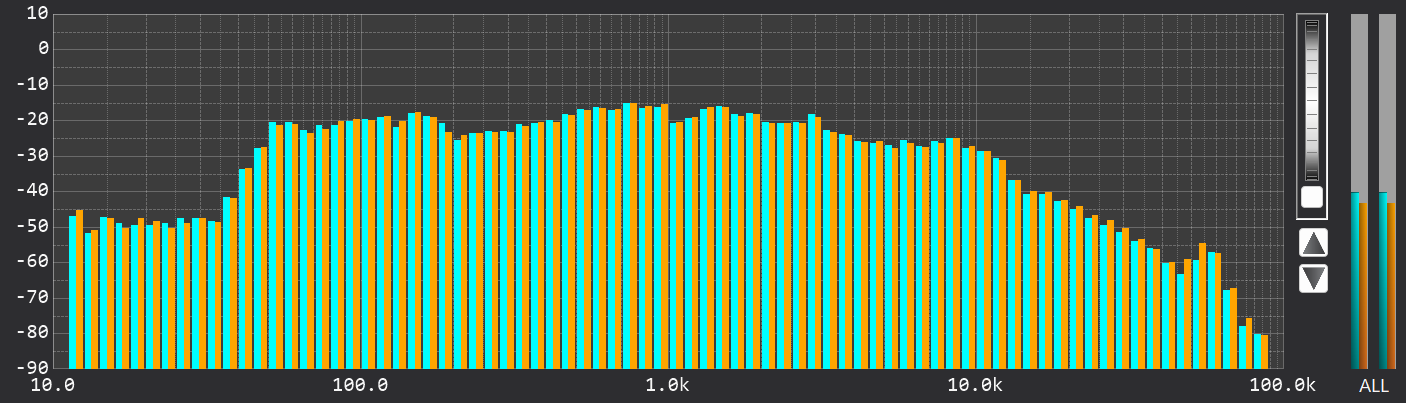

RIAA Mode 26dB (192kHz 24bit)

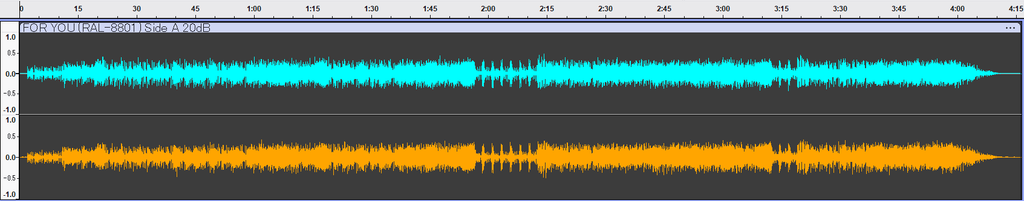

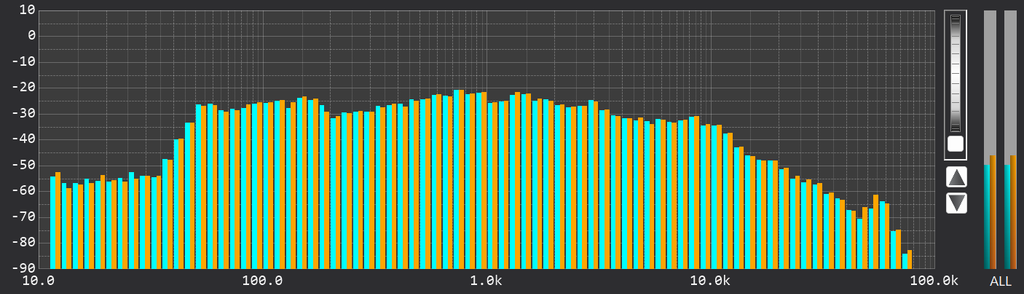

RIAA Mode 20dB (192kHz 24bit)

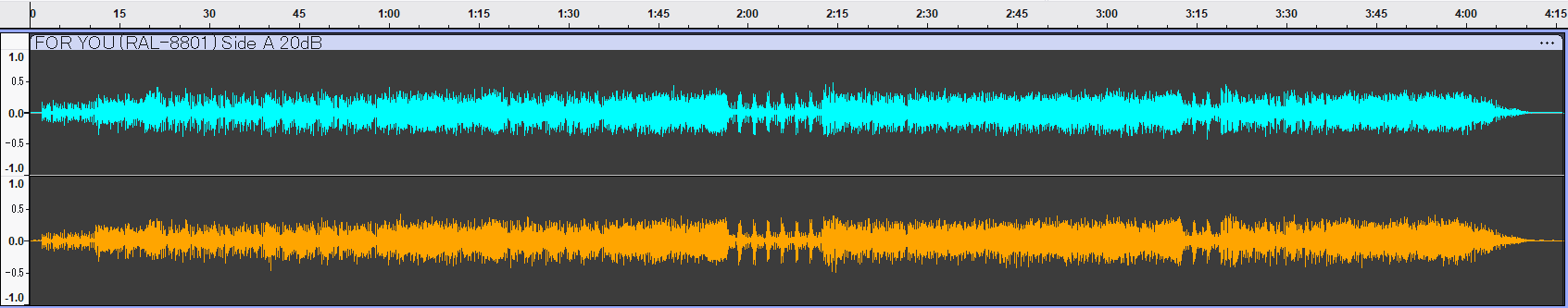

3.1 カッティングレベルと時間軸波形
時間軸波形の観察により、RAL-8801は盤面の音溝幅および振幅限界に近い高いレベルでカッティングされていることが確認されます。26dBゲイン設定では、カッティング時の突発的なアタック成分がA/Dコンバーターの0dBFS上限付近に近接します。一方、20dBゲイン設定を適用した波形では、全体の振幅がデジタルフルスケールの約50%（-6dBFS程度）のレベルに余裕を持って収まり、後段のDSP演算やリサンプリング補間における波形飽和のリスクが排除されます。

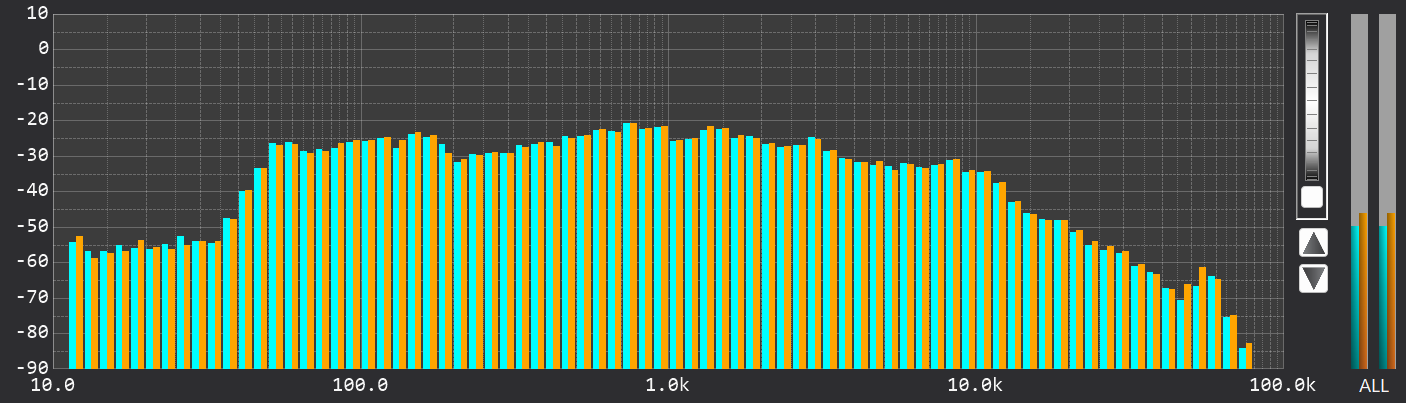

3.2 周波数軸（RTA）における超高域伝達特性
自作RTAソフトによるスペクトル解析（192kHz/24bit）において、RAL-8801は可聴帯域外である20kHz〜60kHz以上の帯域に至るまで、滑らかで不自然な断絶のない高域減衰エンベロープを示します 。これは、Victor MC-L1000の空芯構造による高い機械的共振点（50kHz超）と、ADI-2/4 Pro SEによるデジタルRIAA処理の直線性が寄与し、アナログ音溝に刻まれた高域エネルギーが位相回転や共振ピークを生じずに正確に復元されている物理的事実を示しています。
第4章：CD世代間（1986年 / 2002年 / 2012年）における時間軸波形および音圧推移解析
「SPARKLE」のCD媒体における約26年間のマスタリング変化を、時間軸波形（Audacity観測）から解析します。

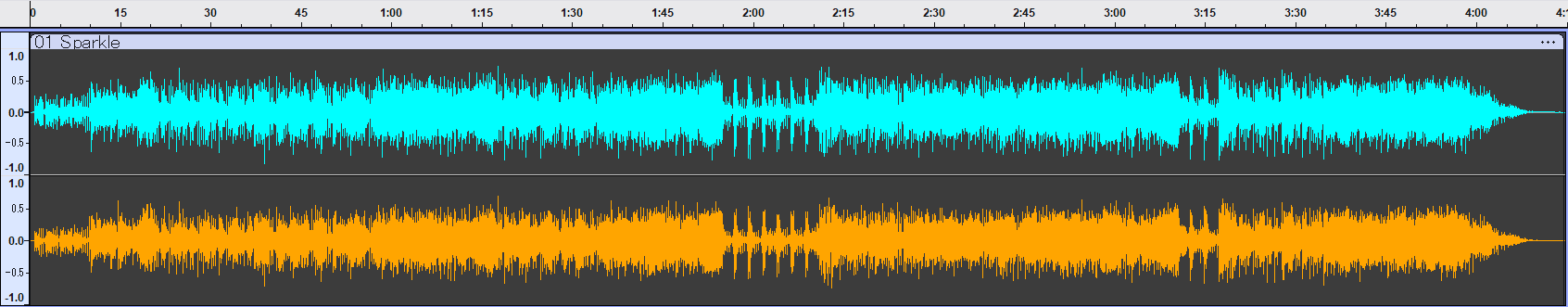

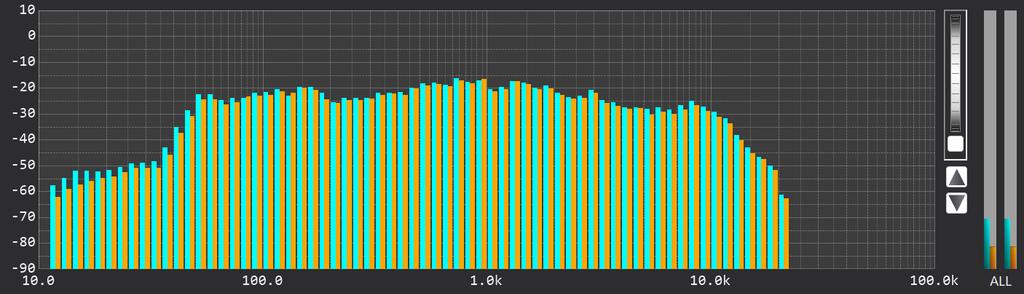

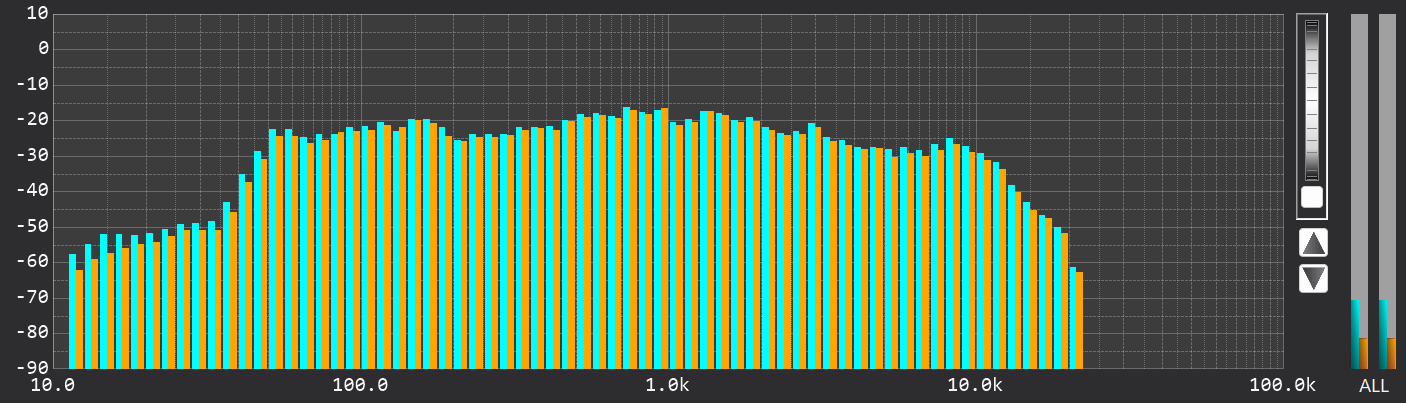

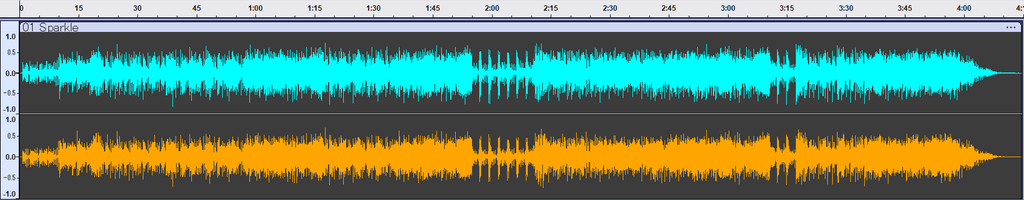

4.1 1986年初期CD（RACD-4）
- 波形構造: 全体の実効振幅（RMS）が低く保たれており、ピーク振幅の頂点は極めて鋭利に保たれています。
- 信号処理的考察: デジタルリミッター等によるダイナミクス圧縮（波形の平坦化）は適用されておらず、アタック音頭部の過渡応答（トランジェント）および高いクレストファクタ（ピーク対RMS比）が維持された、初期デジタル化のストレートな転送特性を示しています。

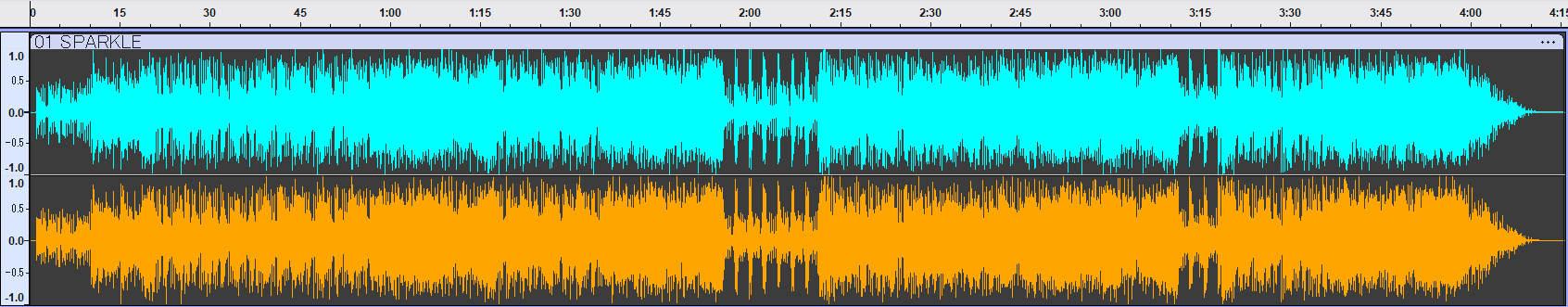

4.2 2002年リマスターCD（BVCR-17018）
- 波形構造: 1986年盤と比較して波形全体の密度が大幅に増加し、実効振幅（RMS）が引き上げられています。
- 信号処理的考察: デジタルコンプレッサーおよびピークリミッターの導入により、過渡的なピークアタックが抑制されると同時に小音量部の振幅が持ち上げられています。再生環境（ポータブル機器や車載環境等）における可聴度の向上を指向したレベルコントロールが行われていることが波形形状から読み取れます。

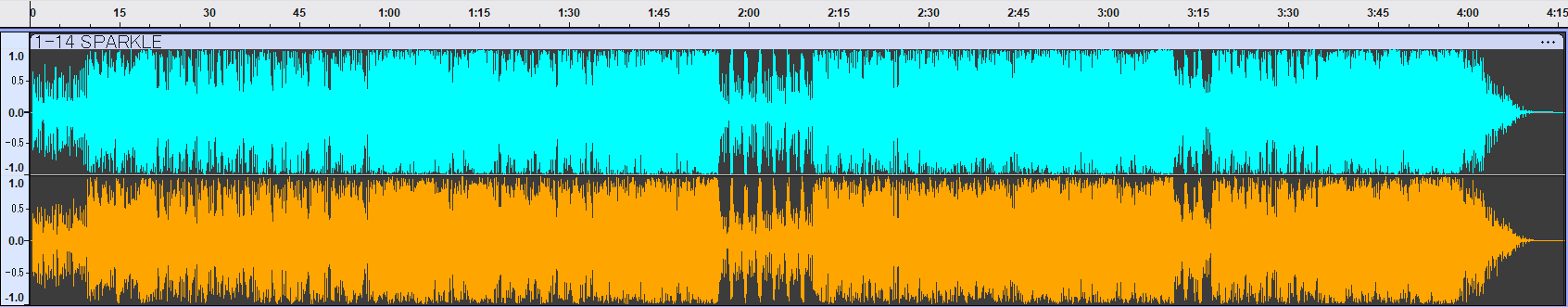

4.3 2012年ベストアルバム『OPUS』CD（WPCL-11201/4）
- 波形構造: 2002年盤と同様に高い実効値（RMS）を維持しつつ、フルスケール近傍に連続してピークが密集する現代的な高密度波形構造を示します。
- 信号処理的考察: 全帯域における音圧の均一化が図られており、デジタルフルスケール（0dBFS）の限界域を活用したデジタルマスタリング設計が適用されています。
第5章：192kHzリサンプリング時におけるインターサンプル・ピーク（ISP）とアッテネート処理の定量検証
CD音源（44.1kHz/16bit）を192kHzへリサンプリングしてRTA解析を行う際、デジタル信号処理上で生じるインターサンプル・ピーク（ISP）の挙動について検証します。
5.1 ISP（Inter-Sample Peak）の発生メカニズム
44.1kHzのサンプリング点において振幅レベルが0dBFS付近（デジタル上限）に密接している音源に対し、192kHzへのアップサンプリング（補間フィルタ処理）を行うと、サンプリング点間に生成される補間曲線がデジタルフルスケール（0dBFS）を超過します。これにより、内部演算上で波形クリッピングが発生し、ナイキスト周波数（22.05kHz）以上の帯域へ本来存在しない高調波スプリアス（演算歪み）が派生します。
5.2 -0.5dBアッテネート処理による物理的効果

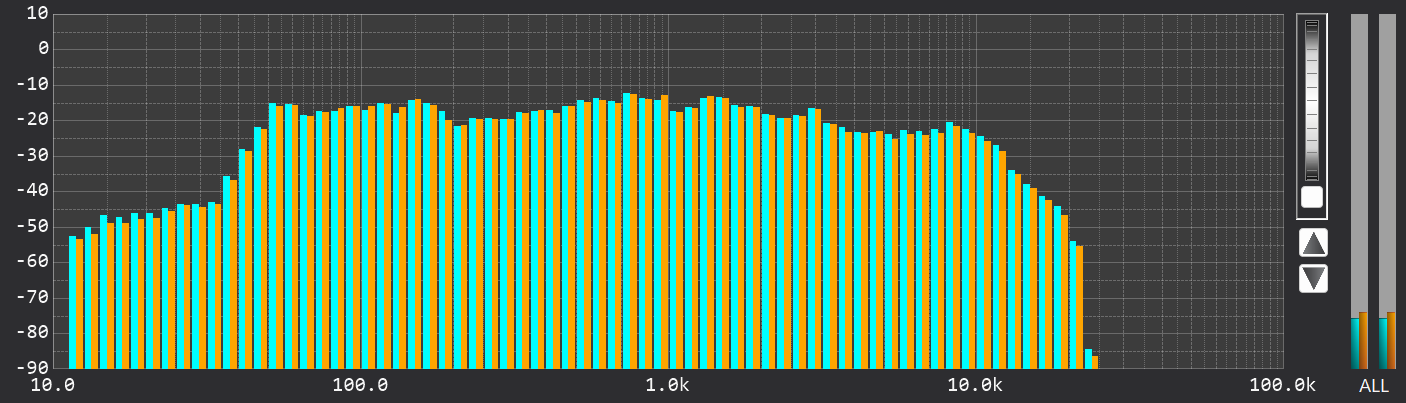

2002年盤（BVCR-17018）および2012年盤（WPCL-11201/4）のデータに対し、192kHzへリサンプリングする前の段階でデジタルゲインを -0.5dB減衰（アッテネート） させる処理を施しました。
- 検証結果: -0.5dBのアッテネーションを適用することで、リサンプリング演算時の補間曲線の頂点が0dBFS未満の安全域に収まり、ISPに起因する22.05kHz以上の偽高調波成分の発生が完全に防止されました。これにより、CD音源本来の帯域制限特性（22.05kHzでの急峻なノッチ減衰）が正しく周波数軸上に再現されます。
第6章：物理特性および信号処理仕様の比較総括
本解析における各フォーマットの物理的特性および信号処理仕様を以下の表にまとめます。
| 評価対象フォーマット | キャプチャ / 記録仕様 | カッティング / 収録レベル | ダイナミクス特性（時間軸） | RTA / 信号処理上の留意点 |
|---|---|---|---|---|
| RAL-8801 (Vinyl 26dB) | 192kHz / 24bit (MC-L1000 + DSP RIAA) | 極めて高レベル（フルスケール近傍） | アナログ音溝本来のフルダイナミクス | A/D時にクリップ直前に到達するため余白が僅少。可聴帯域外まで滑らかな減衰。 |
| RAL-8801 (Vinyl 20dB) | 192kHz / 24bit (MC-L1000 + DSP RIAA) | 20dBゲイン設定により最適化 | 余裕のあるデジタルヘッドルーム保持 | 後段演算時のISPおよびクリッピングリスクを完全に排除した参照データ。 |
| 1986年 CD (RACD-4) | 44.1kHz / 16bit (Accurate Rip) | 控えめな実効レベル（RMS小） | 広大なクレストファクタと過渡アタック保持 | リミッター非依存の非圧縮波形。192kHzリサンプル時のISP非発生。 |
| 2002年 CD (BVCR-17018) | 44.1kHz / 16bit | 音圧引き上げ（RMS大） | ピークリミッティングによる波形高密度化 | 192kHzリサンプル時にISP歪みが発生するため -0.5dBアッテネート処理必須。 |
| 2012年 CD (WPCL-11201/4) | 44.1kHz / 16bit | 現代的高レベル音圧設計 | フルスケール近傍へのピーク集中 | 2002年盤同様、192kHzリサンプル時に -0.5dBアッテネート処理必須。 |
第7章：結言
山下達郎『FOR YOU』収録「SPARKLE」の各フォーマットにおける比較解析から、以下の技術的事実が確認されました。
- RAL-8801の物理的特性: 1982年のオリジナルLPは、アナログ盤の物理限界に近い高いレベルでカッティングが行われており、RME ADI-2/4 Pro SEでのキャプチャ時に「20dBゲイン」を選択することで、デジタル演算時の安全なヘッドルームが確保されます。また、Victor MC-L1000（空芯MC）とデジタルRIAA補正の組み合わせにより、可聴帯域外に至るまで高域共振を生じない正確なスペクトルが維持されています。
- CD世代間のマスタリング変遷: 1986年初期盤（RACD-4）が過渡アタックと広いダイナミックレンジを保持する非圧縮設計であるのに対し、2002年盤および2012年盤はデジタルリミッティングによって平均音圧（RMS）を高める設計へと推移しています。
- リサンプリングにおける限界管理: 高音圧化された2002年盤および2012年盤を192kHzへアップサンプリングする際は、インターサンプル・ピーク（ISP）による補間演算歪みを回避するため、事前の -0.5dB アッテネート処理が不可欠であることが物理データにより実証されました。
当カテゴリーでの分析結果は、特定の製品を批判するものではありません。詳細な運営方針については、以下のボタンよりご確認ください。
今回聴き比べた名盤リスト
■ 山下達郎 / FOR YOU
冒頭「SPARKLE」の過渡アタック（トランジェント）からアンサンブル全体の高い密度まで、卓越した録音・音響設計を体感できるリファレンス盤。アナログ初期盤（RAL-8801）から歴代CDマスタリングに至るダイナミックレンジや平均音圧（RMS）、高域伝達特性の変遷を検証する上でも基準点となる1枚です。
