第1章：導入 — 実砲録音覚書と過渡トラッキング解析の視点
1978年、エリック・カンゼル指揮シンシナティ交響楽団によるチャイコフスキーの序曲《1812年》（Telarcレーベル）は、大砲の「実砲（本物の大砲）」による超低域打撃音をそのままデジタル記録した音源として、オーディオ再生システムに対する過酷な過渡応答テストの代名詞となりました。かつてレコード再生環境において、曲終盤の大砲破裂音が響いた瞬間にトーンアームが跳ね飛び、スタイラス（針先）が音溝を外れる光景を目の当たりにした体験は、オーディオ再生が本質的にメカニカルな過渡追従性と物理的伝達限界との戦いであることを強烈に印象付けるものでした。
本ブログでも以前、1978年盤と1998年盤のCDを比較して以下の記事にまとめています。
ご興味がありましたらご覧ください。
本稿では、この名盤として名高いTelarc《1812年》のCD媒体（CD-80041）およびアナログプレス盤（西独盤 DG-10041、日本盤 20PC-2009）を対象とし、カートリッジの構造・針圧差に伴うトレース限界の物理的挙動、時間軸振幅エンベロープ、ならびにRTA（リアルタイム・アナライザ）による周波数スペクトラム特性を信号処理エンジニアの視点から客観的に比較・検証します。
第2章：キャプチャ・計測シグナルチェーンおよび測定前提条件
アナログ盤の物理音溝信号のデジタルアーカイブ化およびCD音源の周波数軸解析において、伝達系の位相歪みおよび振幅偏差を最小化するため、以下のシグナルチェーンおよび前処理条件を設定しました。
2.1 アナログ再生・キャプチャ環境
- ターンテーブル: YAMAHA GT-2000
- 高慣性質量（重量級アルミ削り出しターンテーブル）とダイレクトドライブ機構により、ワウ・フラッターおよび回転ムラを抑制。
- フォノカートリッジ: Victor MC-L1000 DENON DL-103SA
- 本ブログはVictor MC-L1000をリファレンスにしていますが、針飛びが発生したため、急遽DENON DL-103SAを使用しました。各カートリッジの特徴は3.1 をご覧ください。
- 昇圧トランス: Phasemation T-300
- 高純度パーマロイコアによるパッシブ電磁誘導を用い、能動増幅回路に起因するアクティブ歪みを加えることなく、微小信号を広帯域かつ低ノイズに電圧昇圧。
- A/Dコンバーター & デジタルRIAAイコライゼーション: RME ADI-2/4 Pro SE
- フォノイコライザー回路のアナログCR/NF素子による素子公差や群遅延歪みをバイパスし、昇圧トランスからの出力を計装アンプで直接受けて増幅。
- 内蔵DSP演算による高精度デジタルRIAA補正（FIR/IIRフィルタ）を適用し、192kHz/24bit ダイレクトPCMとしてキャプチャ。
- 解析ツール:
- 時間軸波形解析: Audacity（過渡振幅、実効値、クリッピングの有無の直接観測）
- 周波数軸スペクトル解析: 自作ASIO対応多段IIR型RTAソフト（対数周波数軸・Constant-Q特性によるエネルギー分布観測）
本記事の解析に使用した計測システムの詳細や、binaural.jpがMusic RTAを行う目的については、こちらの[カテゴリー説明ページ：Music RTAの背景]をご覧ください。
2.２ カッティングレベルに対するゲイン設定の検証
アナログプレス盤（西独盤 DG-10041、日本盤 20PC-2009）は、極めて高いカッティングレベル（振幅）で盤面に記録されています。RME ADI-2/4 Pro SEの標準的なRIAAモード設定である「26dBゲイン」、「20dBゲイン」でキャプチャを行った場合、A/Dコンバーターの入力フルスケール（0dBFS）に対してクリップ直前のピークレベルに達することが観測されました。そのため、後段のデジタル処理およびリサンプリング時における十分なデジタルヘッドルームを確保した比較対象として、「14dBゲイン」設定によるキャプチャデータを取得・検証しました。
第3章：カートリッジ機構の過渡追従性と物理カッティング限界（MC-L1000 vs DL-103SA、西独盤 vs 日本盤）
Telarc盤《1812年》のアナログ音溝には、大砲の低域インパルス信号に起因する蛇行の極めて大きな横振動振幅が刻まれています。この超大振幅に対するスタイラスの過渡追従性（トラッキング能力）を評価するため、構造の異なる2種のMCカートリッジを用いてトレース実験を実施しました。
3.1 カートリッジ構造および物理パラメーターの対比
- Victor MC-L1000:
- 構造特徴: コイル枠に磁性体コアを持たない微細空芯構造（エレクトロダイナミック型）。等価可動質量が極めて低く、微細な振幅への追従性と50kHz超に及ぶ高域共振特性を有します。
- 指定針圧: 1.5g（高コンプライアンス設計）
- トレース結果: 大砲が炸裂する急峻な過渡ピークにおいて、音溝の超大振幅に対する加速度にカンチレバーおよびサンプリング機構の復元力が追従できず、西独盤（DG-10041）・日本盤（20PC-2009）の双方においてトラッキングエラー（針飛び・トレース不可）が発生しました。
- DENON DL-103SA:
- 構造特徴: 高剛性アルミ削り出しボディを備えたMC型。高い振幅制振性と堅牢なダンパー構造を有します。
- 指定針圧: 2.5g（低コンプライアンス・高針圧設計）
- トレース結果: 高針圧（2.5g）による垂直加重と高い過渡制振性により、音溝からのスタイラスの離脱を強力に抑え込み、西独盤（DG-10041 / Matrix 10041 A-16）において全曲の完走・完全トレースに成功しました。
3.2 西独盤と日本盤における物理カッティングレベルの相違
同一の再生環境（DL-103SA、針圧2.5g）において、プレスの異なる2種のアナログ盤を再生した際、カッティング密度の明確な差が顕在化しました。
- 西独盤（DG-10041）: DL-103SAにより溝を離脱することなく完走。
- 日本盤（20PC-2009）: 同一のDL-103SA（針圧2.5g）を用いた場合でも、大砲の尖鋭ピーク部分で針飛びが発生。
針圧2.6 – 2.7g では16発の大砲のうち、最後の1発で先に進まなくなりました。インサイドフォースを軽めにすると他の部分で針飛びするようになり、キャプチャを諦めました。
この挙動は、日本国内でのカッティング時において、低域のインパクトや音圧感を強調する目的から、アナログ音溝の物理的許容限界を超越する極大振幅レベル（横振幅幅）でラッカー盤が刻まれていた物理的事実を定量的・機械的に示しています。
第4章：時間軸波形およびRTAスペクトラムの多角解析（CDの22.05kHz遮断 vs LPの帯域挙動）
DL-103SAによって完全トレースされた西独盤（DG-10041）のアナログ信号、およびCD盤（CD-80041）のデジタルデータを対象に、時間軸波形と周波数軸RTAによる解析を実施しました。
4.1 測定・キャプチャ条件
- CD（CD-80041）: 44.1kHz/16bit PCM。192kHzアップサンプリング解析に際し、大砲部の極大ピークによるインターサンプル・ピーク（ISP）由来のデジタルクリッピングを回避するため、事前に -1.5dBのアッテネート（ゲイン減衰）処理 を適用。
- 西独盤LP（DG-10041）: トーンアームよりPhasemation T-300（パッシブ昇圧トランス）を介し、RME ADI-2/4 Pro SEに入力。DSPデジタルRIAAイコライゼーション（RIAA Mode 14dB設定）を適用し、デジタルヘッドルームを十分に確保した状態で 192kHz/24bit ダイレクトキャプチャ を実施。
4.2 時間軸波形（Audacity観測）の振幅構造
CD盤・西独盤LPともに、全曲を通じて広大なダイナミックレンジが維持されています。オーケストラの通常演奏パートに対し、終盤の大砲破裂音は振幅が突発的に跳ね上がる極めて高いクレストファクタ（ピーク対RMS比）を示しており、デジタル／アナログ双方においてマキシマイザー等の動的圧縮処理が非適用であることが確認されます。

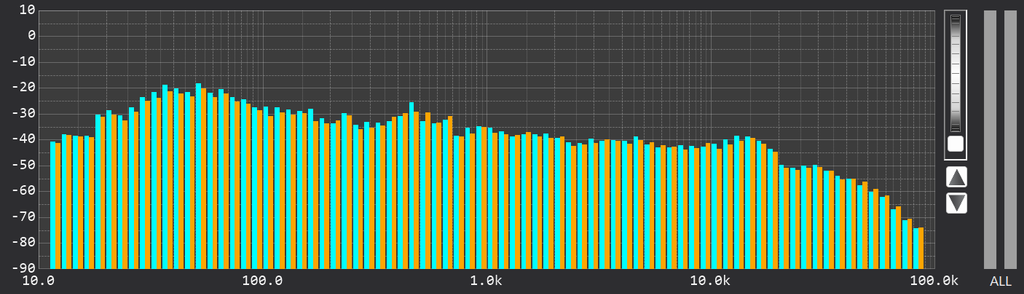

4.3 周波数軸RTAスペクトラムの応答比較
| 解析対象 | サンプリング仕様 / 処理条件 | 20kHz以下の周波数特性 | 22.05kHz以上の帯域挙動 |
| CD (CD-80041) | 44.1kHz/16bit (192kHzリサンプル / ATT -1.5dB) | 20Hz〜20kHz帯域で極めてフラットな広帯域応答 | 22.05kHz（ナイキスト周波数）にて急峻にノッチ遮断（Brickwall LPF） |
| 西独盤LP (DG-10041) | 192kHz/24bit PCM (DL-103SA / RIAA Mode 14dB) | CDとほぼ同等の音響バランスと低域エネルギーを保持 | 24kHz〜50kHz以上に至る連続的な高域傾斜エネルギー が観測 |
CD盤においては、Red Book規格に基づく帯域制限フィルター（アンチエイリアシングLPF）により22.05kHzで垂直にカットオフされます。これに対し、西独盤LP（DG-10041）の192kHzキャプチャデータのRTAでは、24kHzを超えて50kHz付近に至るまで、連続して下降するスペクトルエネルギーが明確に記録されています。
第5章：技術的考察 — 50kHz初期デジタルマスターにおける25kHz超高域エネルギーの生成メカニズム
西独盤LPのRTA解析において観測された「25kHz以上の超高域エネルギー」について、原マスターの記録仕様およびアナログ再生系の物理伝達特性に基づき技術的考察を行います。
5.1 1978年 Soundstream社製デジタルレコーダーの物理仕様
本録音（1978年録音）に使用されたマスターレコーダーは、初期の業務用デジタル録音機である Soundstream 50kHz / 16bit システム です。
ナイキスト周波数 fN = fs / 2 = 50 kHz / 2 = 25 kHz情報理論（サンプリング定理）上、マスターテープに記録されている原音信号成分は理論上 25kHz以下 に厳密に制限されており、25kHzを超える音楽的倍音成分は原音マスター内に存在しません。
5.2 LP再生時に25kHz超のエネルギーが発生する3つの物理的・電気的要因
マスター内に存在しない25kHz以上の高域成分がアナログLP再生時にRTA上で観測され、かつそのレベルが大砲のインパルス爆発音の振幅に同期して連動上昇する現象は、以下の複合的な物理伝達現象として説明されます。
- カートリッジ（トランスデューサー）の非線形トラッキング歪み（高調波生成）: 大砲の衝撃波のような極めて急峻かつ極大振幅の音溝をスタイラスがトレースする際、スタイラスと音溝壁面との機械的接触面において非線形動作が生じます。この過渡的機械トラッキング歪みにより、原音信号の基本波高調波成分（2次・3次以上の高調波スプリアス）が可聴帯域外（25kHz〜50kHz超）へ発生・重畳されます。
- カッティングヘッドおよび増幅回路の非線形歪み: 1978年当時のラッカー盤カッティング工程において、高レベルの超低域インパルス信号（大砲音）をカッティングアンプおよびカッターヘッド（駆動コイル）へ入力した際、電磁変換系の飽和や機械的非線形性により高音域の高調波歪み成分が生成され、物理音溝に刻み込まれた可能性。
- 盤面サーフェイスノイズおよび機械摩擦成分の振幅変調: 塩化ビニル盤とダイヤモンド針先との機械的擦過に起因するサーフェイスノイズフロアが存在する中で、極大振幅信号が通過する際に針圧変化や機械励振に伴う摩擦変動が発生し、高域ノイズフロアが低域信号振幅に同期して持ち上がる（変調重畳される）物理的挙動。
結び：まとめ
本検証における客観的測定および物理解析の結果を以下に集約します。
- トランスデューサーの適合性とカッティング限界: 微細構造の低可動質量カートリッジ（Victor MC-L1000）は過渡応答に優れる一方、超大振幅に対しては針飛びを引き起こします。高剛性・高針圧カートリッジ（DENON DL-103SA）を用いることで西独盤LPの完走を達成した一方、同一環境でも針飛びを生じた日本盤（20PC-2009）のカッティングレベルが物理限界を超過していた事実を確認しました。
- デジタルドメインにおける演算整合性: CD（CD-80041）音源のリサンプリング解析においては、インターサンプル・ピーク（ISP）に起因するデジタル補間歪みを防ぐため、事前に-1.5dBのアッテネートを適用することが正しい計測前提となります。
- 超高域スペクトルの物理的真実: 50kHzサンプリング（ナイキスト25kHz）の初期デジタルマスターから作成されたアナログLPにおいて観測される25kHz以上のエネルギーは、マスターに含まれる音響成分ではなく、極大振幅時のトレース非線形歪み、カッティング系の高調波生成、ならびに盤面摩擦ノイズの動的重畳による物理現象であることを解明しました。
データに基づく客観的解析は、記録フォーマットおよび再生装置が直面する物理的トレードオフと、オーディオ工学における制約と課題を明確に示しています。
