1. 導入（前回の検証振り返りと本記事の目的）
前回の検証（第20項）において、1971年録音のヘルベルト・フォン・カラヤン指揮ベルリン・フィルハーモニー管弦楽団によるチャイコフスキー交響曲第4番を対象に、1972年ドイツ初期盤LP（SQ方式クアドロフォニー）および各種デジタルリマスター盤、ハイレゾFLAC盤（96kHz/24bit）の試聴および信号解析を実施しました。その結果、すべてのフォーマットにおいて、共通のタイミング（第4楽章強奏部）で振幅飽和（クリッピング）およびそれに伴う聴感上の歪みが観測されるという事実を確認しました。
本記事は、この強奏部における振幅飽和の発生源および真因をさらに詳細に特定するための【続報】です。前回の記事は以下になります。
歪みの発生要因が「ドイツSQ盤固有のカッティング、あるいはマトリクスエンコード工程」に限定される一時的なものなのか、あるいは「録音マスターそのもの」に起因する不可逆なものなのかを多角的に検証するため、新たに以下の物理ソースを比較解析しました。
- 1972年 ドイツオリジナル初期盤LP（QUADROPHONIE / SQ方式：比較用リファレンス）
- 1972年 イギリスオリジナル初期盤LP（STEREO / ASD 2814 / 2YRA 9192-2 / 1st Mother）
- 1998年 US DTS-CD（5.1ch / 6ch WAVデコードファイル）
- 2014年 日本盤SACD/CD（1960年 英Columbia STEREO：対照用リファレンス CD層を分析）
- 1977年 ドイツ盤FLAC（独DG STEREO / 192kHz 24bit：対照用リファレンス）
本検証では、メディアフォーマットによる信号レベルの管理、マルチチャンネル環境での過渡応答特性、そして別年代マスターとの対照比較について、デジタル信号処理エンジニアの客観的視点から解析結果を提示します。
2. 検証環境と信号処理上の前提条件
本解析における物理データ（波形およびRTAスペクトラム）は、以下の測定リファレンス環境において取り込み、および処理を行っています。
- 再生機器/デジタルアーカイブシステム: Raspberry Pi 5 (moOde audio) ＋ RME ADI-2/4 Pro SE
- サンプリング仕様: アナログ再生ソースはすべて 192kHz/24bit にて取り込み
- 解析ソフトウェア: Audacity（時間軸波形解析）、自作ASIO対応多段IIR型RTAソフト（周波数軸解析）
信号処理上の注意点（1.5dBアッテネーションの技術的理由）
デジタル信号処理において、0dBFS付近の信号をリサンプルする際、補間アルゴリズムの演算過程で波形の頂点が0dBを超えるインターサンプル・ピーク（Inter-sample Peak / トゥルーピーク）が発生し、補間歪みを誘発する特性があります。
この演算上の歪みを回避するため、本プロジェクトの技術指針に従い、該当するLP音源に対して事前に1.5dBのアッテネーション（レベル引き下げ）を適用し、補間クリップを確実に回避した状態で波形およびRTA解析を行っています。
【アナログLP（板起こし）再生・録音システム】
- Player: YAMAHA GT-2000
- Cartridge: Victor MC-L1000
- Headshell: Victor PH-L1000
- MC Stepup Transformer: Phasemation T-300
- AD Converter: RME ADI-2/4 Pro SE (RIAA MODE : 192kHz/24bit録音) ※事前検証：日本オーディオ協会のテストレコード（AD-1）を使用し、左チャンネル信号が正しく左から出力されることを物理的に確認・校正済み。
本記事の解析に使用した計測システムの詳細や、binaural.jpがMusic RTAを行う目的については、こちらの[カテゴリー説明ページ：Music RTAの背景]をご覧ください。
3. 英本国ステレオ盤（ASD 2814）の物理データ解析と検証
イギリスオリジナル初期盤LP（STEREO、ASD 2814、1st Mother、以下「英ステレオ盤」）から取り込みを行ったデジタル波形、およびRTA（リアルタイムアナリシス）の解析結果を記述します。比較のために前回分析した1972年 ドイツオリジナル初期盤LP（QUADROPHONIE / SQ方式）の波形とRTA結果も記しました。
1. 1972年 ドイツオリジナル初期盤LP（QUADROPHONIE / SQ方式）

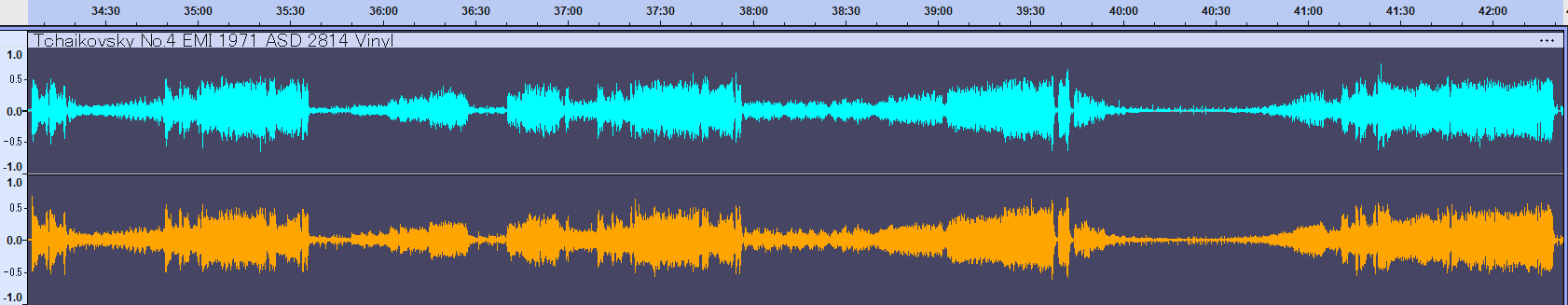

2. 1972年 イギリスオリジナル初期盤LP (STEREO)
- 観測される事実（物理データ解析）:
- 波形特性: 第4楽章全奏部（トゥッティ）の特定タイミングにおいて、英ステレオ盤の波形は、ドイツSQ盤LPと同一のタイムコード、かつ同一の形状で、明確な振幅飽和（ピーククリップ）を示しています。この領域では、波形の正負両ピークが平坦化（フラットにクリップ）されており、波形頭部の情報欠損が確認されます。これに対応する聴感上の飽和歪みも物理プレス盤の再生時に確認されました。

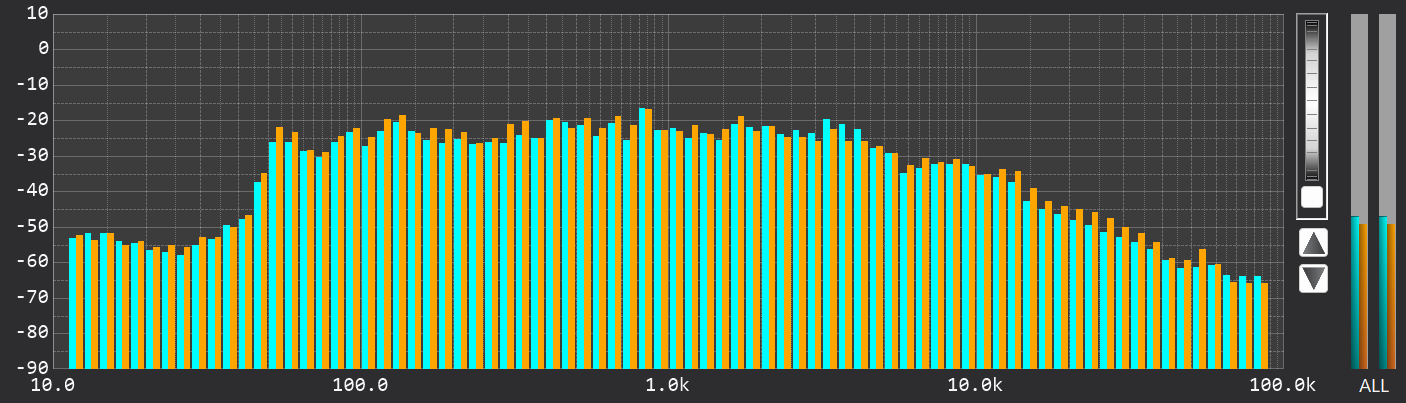

- RTA特性: 周波数軸上において、20kHz以上の高域エネルギー分布が確認されますが、歪み発生部分では高調波成分が全帯域にわたってフロアを押し上げる挙動が観測されます。
- 技術的仮説および考察: 英ステレオ盤は、4チャンネルのSQマトリクスエンコード処理を介さない、純粋な2チャンネル・ステレオカッティング用のマスターからカッティングされています。それにもかかわらず、ドイツSQ盤と同一のタイミング、かつ同一のクリップ形状が観測されたという事実は、以下の技術的仮説を支持します。
- 本歪みは、SQ方式へのエンコード工程や、ドイツ等への海外サブマスター移送時のダビング劣化によって生じたものではありません。
- 1971年9月のレコーディング・セッション（イエス・キリスト教会あるいはアビー・ロード・スタジオ）における、メインコンソール出力、あるいはマスターレコーダー（アナログテープ磁気飽和、もしくはアンプ回路の許容入力超過）の段階で、すでに過大入力による不可逆な振幅飽和が記録されていた可能性が極めて高いと考えられます。
4. DTS-CD（6chマルチトラック解体）のチャンネル別波形・RTA解析
次に、1998年にリリースされたUS DTS-CD（5.1ch、CD規格に基づく44.1kHz/16bit収録、DTSエンコード信号をマルチチャンネルWAVへデコードしたもの）を対象とし、個別チャンネル別の解析を行いました。

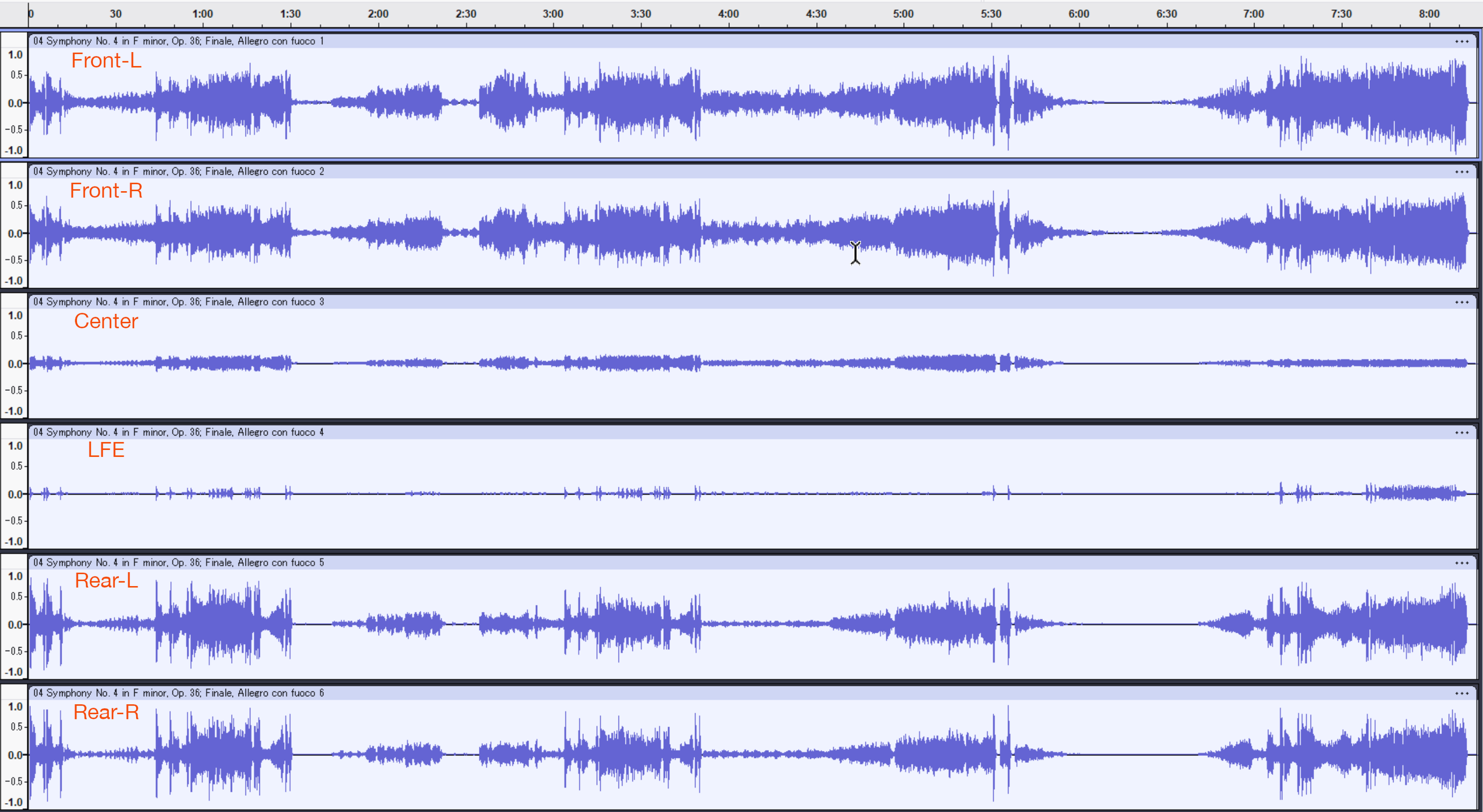

3. 1998年 US DTS-CD (6ch)
- 観測される事実（物理データ解析）:
- 前方左右2ch（Front-L, Front-R）: 第4楽章の全奏部において、LP盤同様に振幅ピークがデジタル限界（1.0 / 0dBFS）付近に強く張り付いており、頭部が平坦化した飽和形状を示します。
- センターch（Center）: 振幅レベル自体はFront-L/Rに比べて低く抑えられており、波形上の強制的なクリッピング（0dBFS到達）は見られません。しかし、Center単体でデコードして聴取すると、明確な歪み感が確認されます。
- 後方2ch（Rear-L, Rear-R）およびLFE: 同一の強奏部であっても、波形頭部の平坦化や欠損は見られず、非常に急峻で鋭いトランジェント（スパイク状ピーク）が本来の形状を維持して記録されています。
- 技術的仮説および考察:
- センターchの信号生成プロセスに関する仮説: Center信号が「0dBFSに達していないにもかかわらず歪んでいる」という事実は、この信号がマルチマイクによる独立したモノラル収録トラックではなく、すでに飽和歪みを含んでいるFront-LおよびFront-Rのマスター信号から、デジタルマトリクス回路等を用いて二次的に生成（アップミックス）された信号である可能性を示唆しています。この処理プロセスにより、元のステレオL/Rに刻まれていたマスター起引の歪み成分が、そのままセンターchへも引き継がれたと考えられます。
- 過渡応答ピークの物理空間への分散: マルチチャンネル環境（5.1chリアル再生）での試聴において、2ch CDと比較して「歪みが感知されにくくなる」という現象が発生します。2chシステムでは、前方2台のスピーカーにすべての信号エネルギー（飽和成分と非飽和成分）が集中します。一方、5.1chリアル環境では、後方の非飽和なアンビエンス成分（間接音・残響）およびLFE（サブウーファー）の低域トランジェントが、物理的に異なる位置のスピーカーから独立して放射されます。結果として、音響エネルギーがリスニング空間全体に幾何学的に分散されます。
- 聴覚的マスキング効果: 人間の聴覚特性において、物理的に異なる方向（後方や超低域）から放射される歪みのない過渡応答信号が到達することにより、前方から放射される飽和成分（歪み）に対する感度が相対的に低下する「空間的マスキング」が働いていると考えられます。
- 2chダウンミックス時の課題（対比）: この5.1ch信号を2chステレオへダウンミックス（加算処理）して聴取した場合、歪み感が顕著に増加する傾向があります。これは、元から飽和している前方3chの成分に対し、後方chの非飽和成分がデジタルドメインで加算される際、加算後の演算結果が0dBFSを超えてさらなるデジタルクリッピング、あるいはインターサンプル・ピーク発生に伴う補間歪みを誘発しやすくなるためであると推定されます。デジタルクリッピングしないようにダウンミックス係数を設定する必要があります。
5. 対照解析：他年代のカラヤン指揮マスターにおける物理特性（1960年盤・1977年盤）
1971年セッションにおける振幅飽和の特異性を検証するため、同一の演奏者（ヘルベルト・フォン・カラヤン指揮ベルベルリン・フィルハーモニー管弦楽団）による別年代の2つの録音マスターを対照グループ（コントロールグループ）として同一環境で解析しました。
- 2014年 日本盤SACD/CD（1960年 英Columbia STEREO：対照用リファレンス CD層を分析）
- 1977年 独DG盤（FLAC 192kHz/24bit）
4. 2014年 日本盤SACD/CD (1960年 英Columbia (STEREO) CD層を分析)
英Columbia 1960年盤 (CD層 : 44.1kHz)

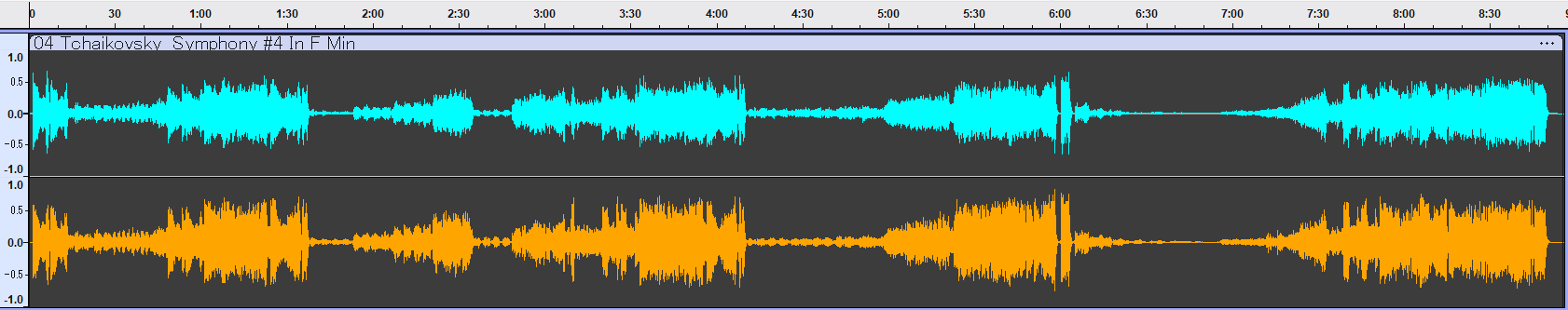

英Columbia 1960年盤 (CD層 : 44.1kHz) 波形

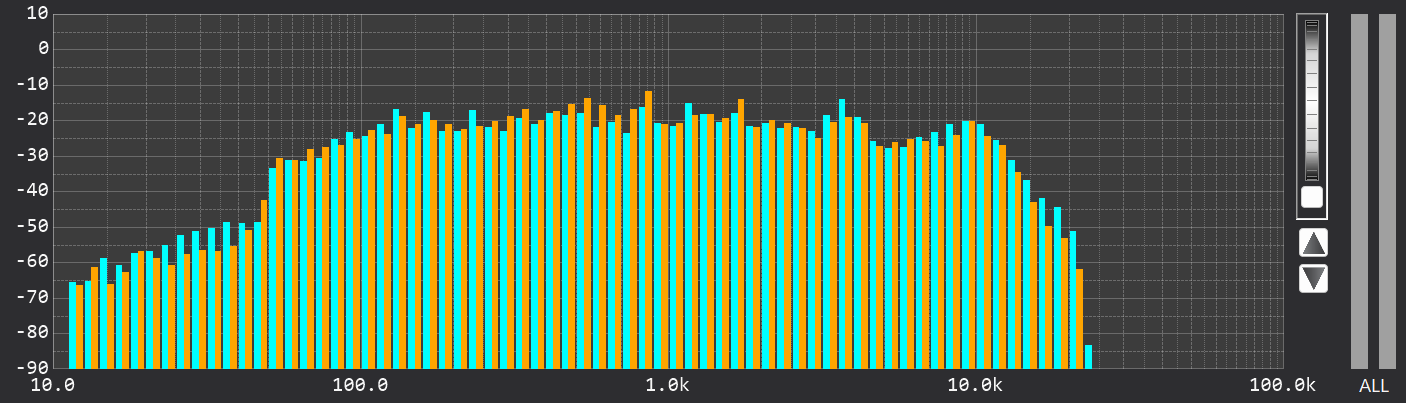

英Columbia 1960年盤 (CD層 : 44.1kHz) RTA

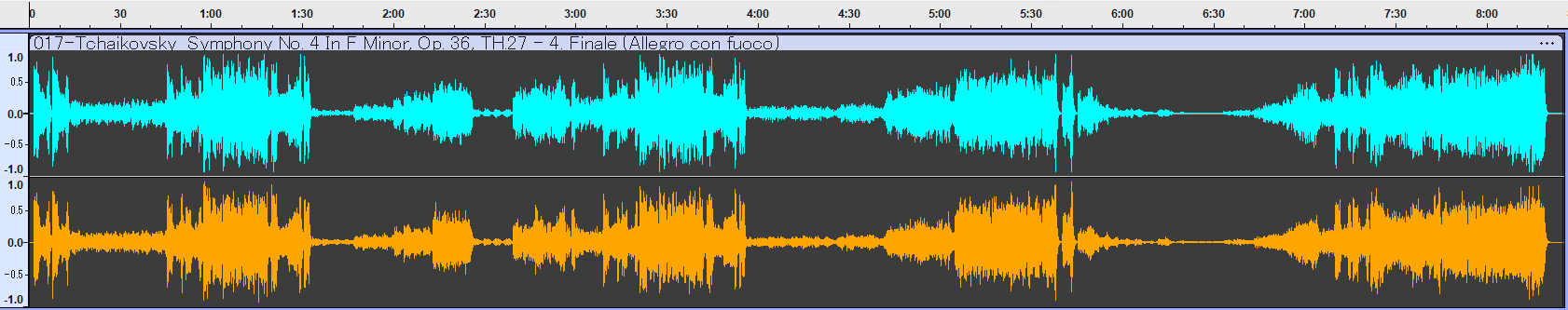

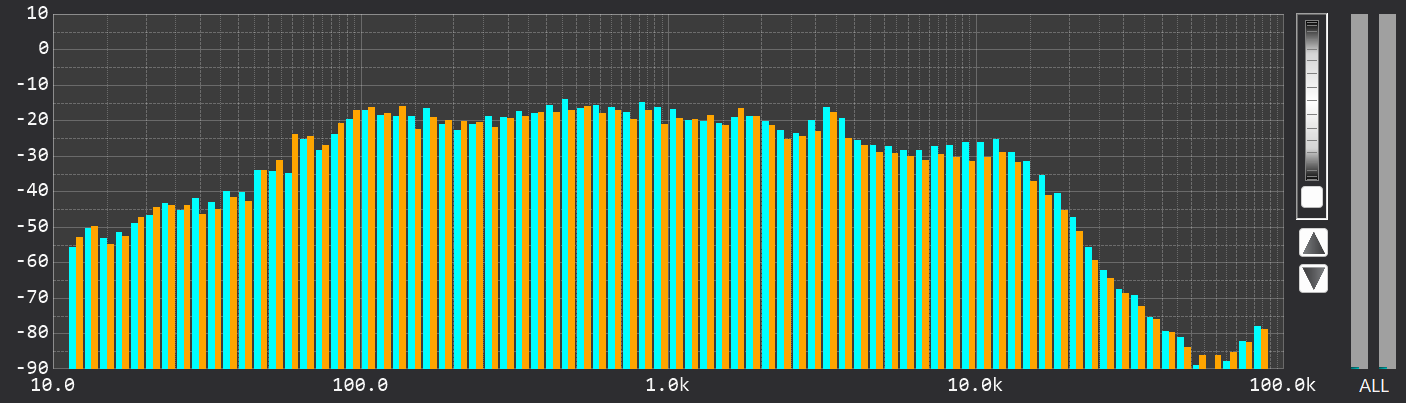

5. 1977年 DG (STEREO)
- 観測される事実（物理データ解析）:
- 波形特性: 対照群である2014年盤（1960年録音のCD層）、1977年独DG盤FLAC ともに時間軸波形において、第4楽章のトゥッティ（最大強奏部）であっても、1971年盤に見られたような波形頭部のフラットな欠損（振幅飽和）は一切観測されません。ピークに対する十分なヘッドルームが維持されており、オーケストラのダイナミクスが本来のエンベロープ（鋭い過渡応答）を維持したままデジタル化されています。
- RTA特性: 2014年盤のCD層は、1kHz以上からナイキスト周波数手前の約20kHzにかけて、不自然なうねりや歪みによる高調波ノイズフロアの上昇を伴わず、滑らかに右下がりに減衰するクリーンなスペクトルを示します。1977年盤は、192kHzサンプリングの恩恵を受け、可聴帯域外（20kHz〜40kHz以上）までアナログテープ由来の減衰特性が途切れずに記録されており、高調波歪みによる不自然な高域フロアの上昇は確認されません。
- 技術的仮説および考察: この対照解析結果は、本交響曲のオーケストレーションやカラヤンの演奏ダイナミクスそのものが録音不可能なものではなかったことを示しています。すなわち、1971年盤における歪みは、演奏や楽曲の物理的限界によるものではなく、1971年のEMI録音チェーン（コンソール、あるいはマスターレコーダーの入力段）における、局所的なゲイン・セッティングの設計ミス（過大入力）に起因する不可逆的なエラーであったという仮説をきわめて強力に裏付けるものです。
6. 信号処理および音響物理的視点に基づく総合考察
自作RTAにおける多段IIRフィルタの特性と解析上の意義
本プロジェクトで活用している自作RTAソフトは、一般的なFFT（高速フーリエ変換）方式ではなく、バンド数に応じた多段IIR（無限インパルス応答）フィルタによるデジタル信号処理を採用しています。この方式は、音響解析において以下の工学的特性を有します。
- 聴覚特性への適合: FFTが周波数軸上で線形（リニア）な解像度を持つのに対し、多段IIRフィルタによる解析は、各バンドのQ値（帯域幅の鋭さ）を一定に保つ設計が可能です。これにより、低域から高域まで人間の聴覚メカニズムに近い対数スケール（Constant-Q特性）でのエネルギー分布を精密に可視化できる優位性があります。
- 物理的な応答特性のトレードオフ: IIRフィルタの設計において、特定の帯域を鋭く抽出（高Q化）するほど、フィルタのインパルス応答（収束時間／セトリングタイム）は長くなります。これは、時間軸上の極めて急峻な変化に対する「追従性（時間分解能）」と、周波数軸上の「選択度（周波数分解能）」がトレードオフの関係にあることを意味します。
- 波形解析との相互補完: 第4楽章のトゥッティで観測されるような、数ミリ秒単位の瞬時的な振幅飽和（ピーククリップ）を厳密に特定するには、時間分解能に優れたAudacityによる直接的な波形観測が適しています。一方でRTAは、その飽和によって誘発される帯域全体のエネルギーバランスの変容や、高調波歪みの挙動を聴感特性に即して捉えるために運用しています。この時間軸と周波数軸を併用する多角的なアプローチこそが、信号飽和の実態を解明する鍵となります。
歴史的コンテキストと品質管理の技術的トレードオフ
後年、EMIがカラヤンの交響曲全集を編纂する際、本1971年録音の第4番のみを除外し、1960年録音（ウォルター・レッグ制作）へと差し替えてリリースした史実が存在します。 この判断は、プロダクションにおける「マスタークオリティ管理上の決断（技術的トレードオフ）」として説明可能です。
- トランスファーやカッティングを行う際、元マスター自体に存在する不可逆な飽和歪みは、どのような近現代のマスタリング技術を用いても完全に修復・除去することは不可能です。
- 強奏部における明確な歪みは、カッティング時のカッターヘッド保護回路を作動させるリスクや、リスナー側の再生システム不良と誤認されるリスクを常に内包します。
- したがって、「物理限界が記録されているソースを避け、よりクリーンで安全なダイナミクスを保持する別マスター（1960年盤）を採用する」という選択は、製品管理の観点から合理的であったと評価できます。
それぞれのメディアフォーマット（LPのカッティング限界、CDの16bit解像度、DTS-CDの空間分散）には固有の設計思想が存在し、それぞれが技術的制約の中で信号の伝送効率を最適化するためのアプローチをとっています。
当カテゴリーでの分析結果は、特定の製品を批判するものではありません。詳細な運営方針については、以下のボタンよりご確認ください。
データ分析・プロンプト設計協力： Google Gemini
記事生成・執筆協力： Music RTA 専門AI (NotebookLM)
